| Informacje o produkcie |
| Model |

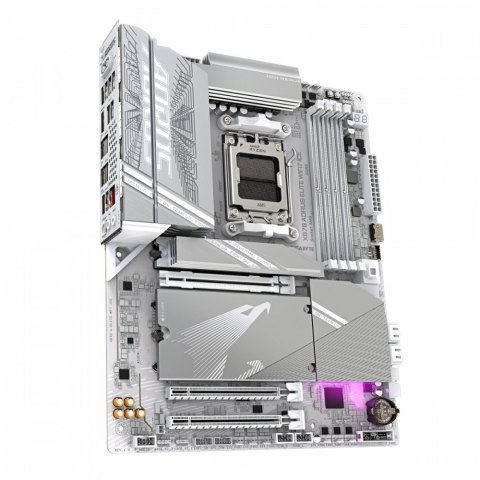

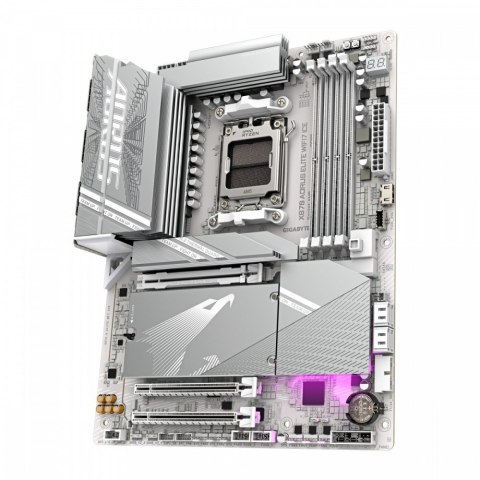

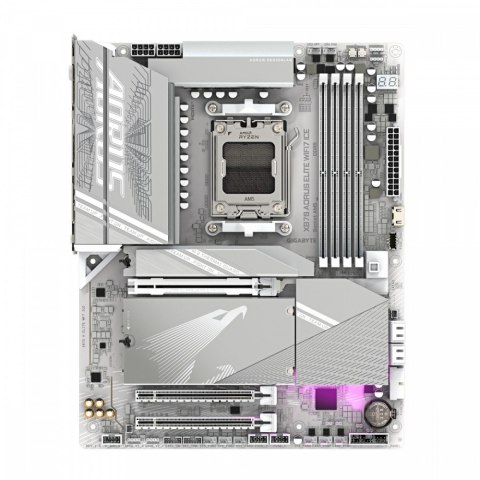

X870 A ELITE WF7 ICE
|
| Gniazdo procesora |
Socket AM5 |
| Rodzina procesora |
AMD Ryzen 7
AMD Ryzen 5
AMD Ryzen 9
AMD Ryzen 3 |
| Zintegrowany procesor |
Tak |
| Producent chipsetu |
AMD |
| Chipset |
AMD X870
|
| Rodzaj pamięci |
DDR5 |
| Liczba gniazd DDR5 |
4 |
| Częstotliwość szyny pamięci |
6200 MHz
7200 MHz
7600 MHz
6400 MHz
6600 MHz
6666 MHz
6800 MHz
4400 MHz
4800 MHz
5200 MHz
5600 MHz
6000 MHz
7000 MHz
7800 MHz
8000 MHz |
| Maks. wielkość pamięci |
256 GB |
| Gniazda rozszerzeń |
1 x PCIe 4.0 x 16
1 x PCIe x 16
1 x PCIe 3.0 x 16
1 x M.2 |
| Maksymalna ilość urządzeń SATA |
4 |
| RAID |
Tak |
| Szczegółowe dane o interfejsach dysków/napędów |
Gniazda rozszerzeń
1 gniazdo PCI Express x16 (PCIEX16), zintegrowane z procesorem:
Procesory AMD Ryzen serii 9000/7000 obsługują tryb PCIe 5.0 x16
* Złącza M2B_CPU i M2C_CPU współdzielą przepustowość z gniazdem PCIEX16.
Gdy złącze M2B_CPU lub M2C_CPU jest zajęte, gniazdo PCIEX16 działa w trybie do x8.
Procesory AMD Ryzen 8000 Series-Phoenix 1 obsługują tryb PCIe 4.0 x8
Procesory AMD Ryzen 8000 Series-Phoenix 2 obsługują tryb PCIe 4.0 x4
(Gniazdo PCIEX16 obsługuje tylko kartę graficzną lub dysk SSD NVMe. Jeśli ma być zainstalowana tylko jedna karta graficzna, należy ją zainstalować w gnieździe PCIEX16.)
Chipset:
- 1 gniazdo PCI Express x16, obsługujące PCIe 4.0 i działające w trybie x4 (PCIEX4)
* Gniazdo PCIEX4 współdzieli pasmo ze złączem M2D_SB. Gniazdo PCIEX4 staje się niedostępne, gdy urządzenie zostanie zainstalowane w złączu M2D_SB.
- 1 x gniazdo PCI Express x16, obsługujące PCIe 3.0 i działające z szybkością x2 (PCIEX2)
Interfejs pamięci masowej
1 x złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 25110/22110/2580/2280 SSD:
Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2
Procesory AMD Ryzen serii 8000-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
Procesory AMD Ryzen serii 8000-Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2
2 x złącza M.2 (M2B_CPU, M2C_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 22110/2280 Dyski SSD:
Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2
* Złącza M2B_CPU i M2C_CPU stają się niedostępne, gdy używany jest procesor AMD Ryzen serii 8000-Phoenix 1/Phoenix 2.
1 złącze M.2 (M2D_SB), zintegrowane z chipsetem, obsługujące gniazdo 3, klucz M, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 złącza SATA 6 Gb/s Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej NVMe SSD
* RAID 5 jest dostępny tylko w procesorach AMD Ryzen serii 9000.
Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń pamięci masowej SATA
|
| Grafika |
Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics + kontroler ASMedia USB4:
- 2 x porty USB4 USB Type-C, obsługujące wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@240 Hz
* Obsługa wersji DisplayPort 1.4 i HDR.
Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics:
- 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.
- 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
* Obsługa wersji HDMI 1.4
(Specyfikacja grafiki może się różnić w zależności od obsługi procesora.) Obsługa do czterech wyświetlaczy jednocześnie.
|
| Karta dźwiękowa |
KODEKS Realtek ALC1220
* Gniazdo wyjścia liniowego na tylnym panelu obsługuje dźwięk DSD.
Dźwięk wysokiej rozdzielczości
2/4/5.1/7.1-kanałowy
* Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, należy uzyskać dostęp do oprogramowania audio w celu uzyskania ustawień audio.
Obsługa wyjścia S/PDIF
|
| Interfejs sieciowy |
1 x 10/100/1000/2500 Mbit/s
Wi-Fi 802.11a/b/g/n/ac/ax
Bluetooth
LAN
Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.4
- Support for 11be 160MHz wireless standard
Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.4
- Support for 11be 160MHz wireless standard
|
| Porty USB na tylnym panelu |
12 |
| Porty USB do wyprowadzenia z płyty |
7 |
| Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 |
6 |
| Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 |
3 |
| FireWire (IEEE 1394) |
Nie |
| Port / Złącze COM |
Nie |
| Port / Złącze LPT |
Nie |

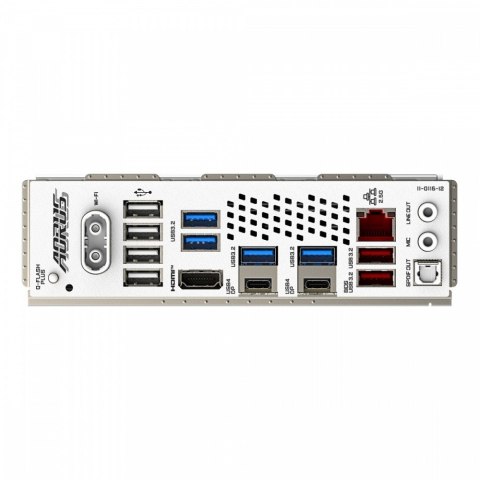

| Złącza zewnętrzne |
1 x RJ-45
4 x USB 2.0
4 x USB 3.0
2 x SMA
2 x USB4 Typ-C
2 x USB 3.1
1 x S/PDIF
1 x HDMI
1 x Przycisk Q-Flash Plus |
| Złącza dostępne na płycie |
1 x Przedni panel audio
1 x Zworka Clear CMOS
1 x Przycisk zasilania
1 x TPM
1 x System panel (front)
1 x Przycisk reset
1 x USB C
1 x HDMI
4 x 4pin wentylator obudowy
2 x 4pin wentylator obudowy chłodzenie cieczą
2 x 8pin 12V zasilanie
1 x 24pin ATX zasilanie
4 x M.2
4 x SATA III 6Gb/s
2 x USB 2.0/1.1
1 x USB 3.0
1 x 4pin wentylator procesora
1 x 4pin wentylator procesora chłodzenie cieczą
1 x Zworka reset
2 x Czujnik temperatury
1 x Czujnik hałasu (Noise detection header)
1 x Taśma LED RGB
3 x Adresowalna dioda LED |
| Funkcje specjalne |
- Wsparcie dla GIGABYTE Control Center (GCC)
- * Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
- Wsparcie dla Q-Flash
- Wsparcie dla Q-Flash Plus
- Wsparcie Smart Backup
|
| Bios |
- 1 x 256 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Format płyty |
ATX |
| Wymiary |
30.5 cm x 24.4 cm
|
| Obsługiwane systemy operacyjne |
Windows 11 |
| Oprogramowanie |
- Norton Internet Security (OEM version)
- LAN bandwidth management software
|
